Deskripsi Produk

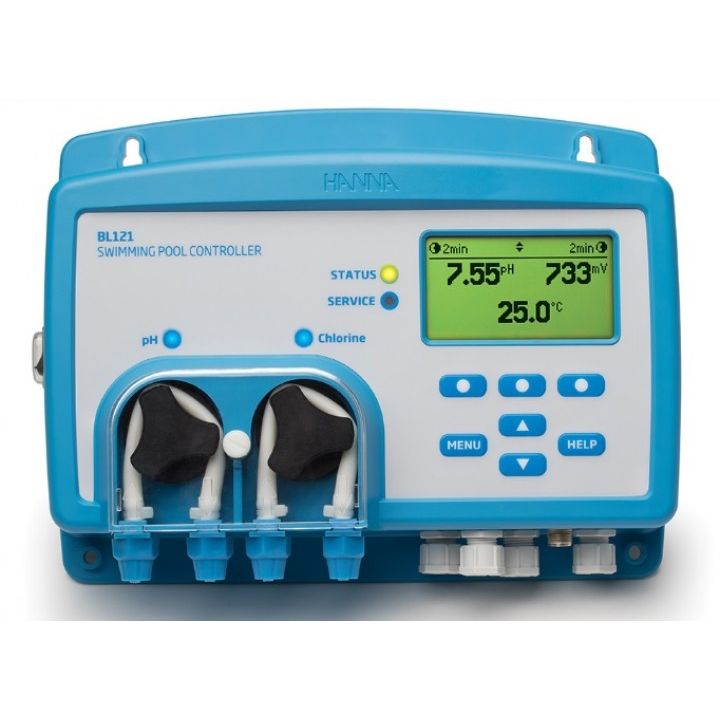

Hanna Instruments BL120, BL121, BL122, dan BL123 Swimming Pool Controllers merupakan sistem automatic pH controller, ORP controller, dan chlorine dosing system yang dirancang untuk membantu menjaga kualitas air pada swimming pool, hot tub, dan spa secara otomatis.

BL120, BL121, BL122, dan BL123 Pool Controller melakukan monitoring pH, ORP, dan temperature, sekaligus mengendalikan dosing acid/base dan chlorine menggunakan dua built-in peristaltic dosing pumps. Sistem ini memberikan solusi terintegrasi untuk kebutuhan pool water treatment, automatic chemical dosing, water quality monitoring, dan pool disinfection control.

Dalam sistem disinfeksi kolam renang, efektivitas chlorine sangat dipengaruhi oleh kondisi pH air. Karena itu, BL12x menggunakan pengukuran pH dan ORP/REDOX secara bersamaan. Peningkatan nilai ORP berkorelasi dengan meningkatnya kondisi oksidasi dan efektivitas sanitasi berbasis chlorine. Catalog Hanna menyebut bahwa nilai sekitar 650–750 mV pada pH 7,2 umumnya mengindikasikan water treatment yang sesuai.

Namun, BL120–BL123 tidak mengukur Free Chlorine secara langsung dalam ppm atau mg/L seperti colorimeter atau photometer. Chlorine control dilakukan berdasarkan nilai ORP. Karena itu, Hanna tetap merekomendasikan verifikasi berkala terhadap pH dan Free Chlorine menggunakan portable colorimeter serta pH meter.

Automatic pH & Chlorine Dosing

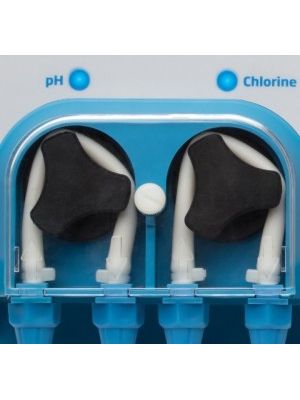

Setiap BL12x controller dilengkapi dua peristaltic chemical dosing pumps dengan chemical-resistant tubing yang dapat diganti. Satu pump digunakan untuk dosing acid atau base guna mengatur pH, sedangkan pump kedua digunakan untuk dosing chlorine.

Sistem menggunakan automatic proportional pump control. Pengguna dapat menentukan proportional band berdasarkan karakteristik proses, sehingga lamanya dosing menyesuaikan seberapa jauh pembacaan aktual dari set point. Pendekatan ini membantu mengurangi fluktuasi berlebihan pada pH maupun ORP dan memberikan kontrol yang lebih presisi pada kolam dengan volume berbeda.

Flow rate dosing pump dapat diatur dari 0,5 hingga 3,5 L/h, dengan maximum output pressure 1 atm / 14 psi.

ORP Chlorine Dosing Consent

BL12x dilengkapi fitur ORP Dosing Consent / pH Interlock. Karena terdapat hubungan terbalik antara pH dan ORP pada chlorine disinfection, controller tidak akan melakukan chlorine dosing sampai pH terlebih dahulu dikoreksi ke kondisi yang sesuai.

Fitur ini membantu mencegah kondisi ketika nilai ORP terlihat rendah akibat pH yang terlalu tinggi meskipun jumlah chlorine sebenarnya telah mencukupi, sehingga dapat membantu mengurangi pemborosan bahan kimia dan risiko chlorine concentration yang terlalu tinggi.

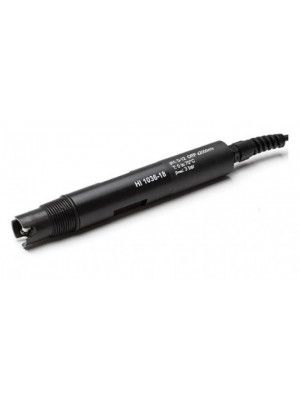

HI1036-18xx Digital pH, ORP & Temperature Probe

Seluruh model BL120, BL121, BL122, dan BL123 dapat menggunakan HI1036-18xx Multiparameter Digital Probe. Probe ini menggabungkan sensor pH, ORP, temperature, serta matching pin dalam satu assembly.

Matching pin membantu meminimalkan efek ground loop yang dapat menyebabkan pembacaan tidak stabil, sedangkan transmisi digital membantu mengurangi noise dan static yang dapat terjadi ketika sinyal berimpedansi tinggi ditransmisikan melalui kabel.

Range aktual HI1036-18xx adalah 0,00–12,00 pH, ±2000 mV ORP, dan 0,0–70,0°C, dengan Ag/AgCl reference electrode, PVDF body, DIN connector, dan pilihan panjang kabel mulai 2 hingga 20 meter.

Data Logging & Water Quality Monitoring

Seluruh BL12x Pool Controllers memiliki built-in datalogger untuk monitoring dan dokumentasi kualitas air. Data yang disimpan mencakup pH, ORP, temperature, calibration information, configuration, alarms, errors, serta event data.

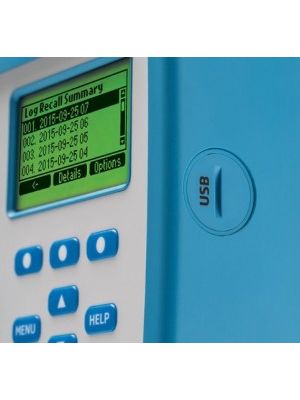

Log dapat ditampilkan dalam bentuk tabel maupun grafik, kemudian diekspor dalam format CSV melalui USB-C. Sistem dapat menyimpan hingga 100 logs, dengan kapasitas logging hingga sekitar 120 hari, tergantung interval yang dipilih.

Controller juga menyediakan three display modes, yaitu menampilkan ketiga parameter sekaligus, cycling satu parameter setiap 3 detik, atau real-time graph untuk memantau tren pengukuran.

Safety & Automatic Chemical Dosing Protection

Untuk meningkatkan keamanan sistem chemical dosing, BL12x dilengkapi Hold input yang dapat dihubungkan ke flow switch atau recirculation pump. Ketika tidak terdapat aliran air atau recirculation pump berhenti, dosing pumps dapat dinonaktifkan sehingga chemical injection tidak berlangsung tanpa sirkulasi air.

Tersedia juga acid/base dan chlorine tank-level inputs yang dapat menghentikan dosing ketika reservoir bahan kimia kosong. Programmable alarm dapat diatur untuk pH, ORP, dan temperature; ketika kondisi alarm aktif, dosing dapat dihentikan untuk membantu melindungi proses.

Perbedaan BL120, BL121, BL122 & BL123

Keempat model memiliki fungsi utama yang sama. Perbedaan utamanya terletak pada kebutuhan integrasi analog dan remote monitoring melalui Hanna Cloud.

Dengan kata lain, BL120 cocok sebagai automatic pH dan chlorine controller tanpa kebutuhan external analog output atau cloud monitoring. BL121 menambahkan tiga analog output 4–20 mA untuk integrasi ke external monitoring equipment. BL122 menambahkan Ethernet dan Hanna Cloud untuk remote water quality monitoring. BL123 menggabungkan kemampuan analog output dan Hanna Cloud dalam satu controller.

Hanna Cloud — BL122 & BL123

BL122 dan BL123 dapat terhubung ke Hanna Cloud melalui Ethernet. Pengguna dapat mengakses measurement data, trends, history, alarms, device settings, dan notifications melalui web browser atau Hanna Pool App. Beberapa device juga dapat terdaftar dalam satu Hanna Cloud account.

Hanna Cloud juga mendukung Remote Hold, yaitu mode darurat untuk menghentikan reagent pumps dari web application.

Analog Output — BL121 & BL123

BL121 dan BL123 menyediakan tiga configurable analog outputs 4–20 mA. Masing-masing output dapat dikonfigurasi untuk pH, ORP, atau temperature dan dihubungkan dengan external recording device, datalogger, chart recorder, maupun sistem monitoring proses lainnya. Analog output juga dapat di-scale pada rentang parameter tertentu untuk memperoleh resolusi monitoring yang lebih baik.

Kelengkapan Produk

Kelengkapan BL120, BL121, BL122, dan BL123 dibedakan berdasarkan konfigurasi instalasi, bukan kemampuan dasar controllernya.

Spesifikasi

*Range pH dan temperature pada controller dapat dibatasi oleh kemampuan probe. Dengan HI1036-1802 bawaan, range aktual probe adalah 0,00–12,00 pH, ±2000 mV ORP, dan 0,0–70,0°C.
